Taladros industriales Serie X. 35-40

Transmisión de engranes Serie X. 35-40

Avance manual (S) o automático con embrague mecánico (A) o electromagnético (B)

Mesa desplazable y cabezal fijo

Cabezal, base y columna de hierro fundido

Engranes de acero templados y rectificados

Disposición frontal de placa y mandos selección de velocidad

Mesa/base con ranuras en “T”

Equipo de refrigeración en base (modelos 40)

Escala y tope ajustable de profundidad

Equipo de luz

Expulsor de la herramienta

Guardamotor

Pulsador de emergencia

Selección del sentido de giro

Interruptor general

Equipo eléctrico a bajo voltaje

Equipo eléctrico en armario independiente

Protector de brocas con micro de parada

Mesa fija (modelos de 35)

Mesa giratoria inclinable (modelos de 40)

Engrase de engranajes por bomba automática

Normas CE

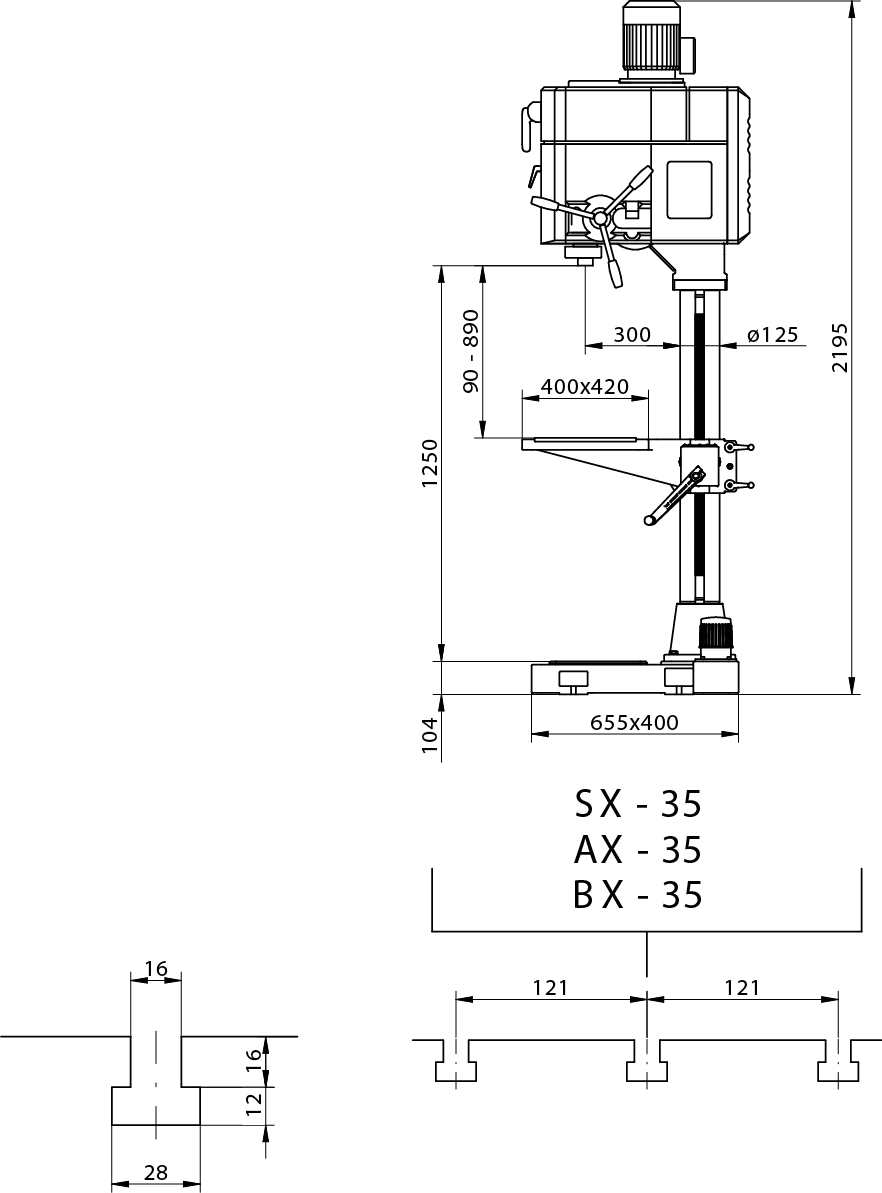

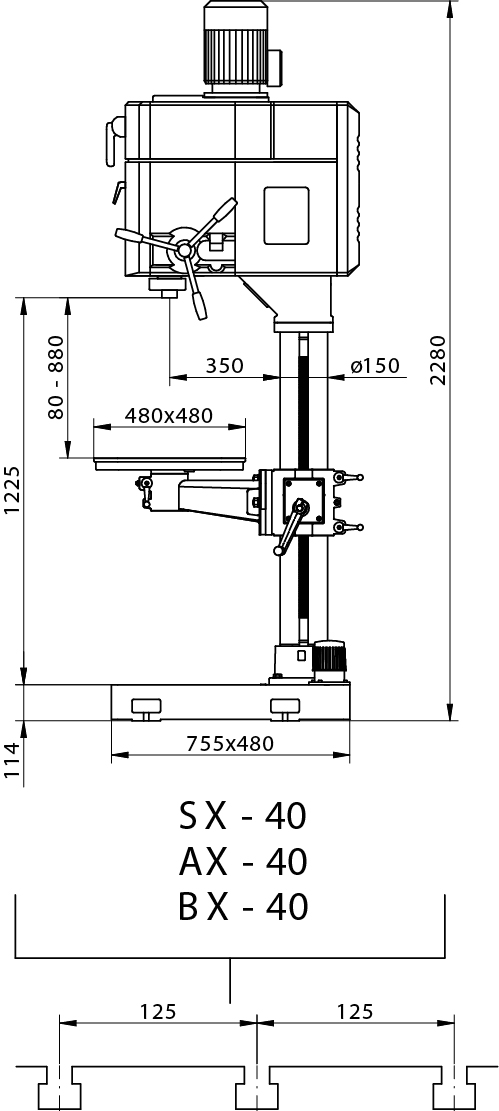

Características		SX 35	AX 35	BX 35	SX 40	AX 40	BX 40
Capacidad máxima de taladrado en acero	Ø mm	35			40
Capacidad máxima de roscado en acero	M	M24			M33
Cono Morse	Nr.	4
Recorrido máximo del husillo (profundidad de taladrado)	mm	150			175
Potencia del motor principal	kw	1,5			2,2
Transmisión		Engranes
Número de velocidades		9
Rango de velocidad con motor a 1500rpm 50Hz 3Ph		132-194-277-319-466-666-883-1296-1852
Rango de velocidad con variador a 1500rpm 50Hz 3Ph		A)66-211 B)97-310 C)138-443 D)160-510 E)233-746 F)333-1066 G)440-1413 H)648-2074 I)926-2963
Avance		Manual	Automático		Manual	Automático
Número de avances automáticos		3
Rango de avances automáticos	mm/rev	0,1-0,2-0,3
Dimensiones de la mesa de trabajo (LxA)	mm	400 x 420			480 x 480
Diámetro de la columna	mm	125			150
Distancia del centro del husillo a la cara de la columna	mm	300			350
Peso netoSin mesa intermedia y con Mesa intermedia	kg	385	400	410	475	490	500
Peso bruto con embalajeSin mesa intermedia y con Mesa intermedia	kg	435	450	460	525	540	550
Dimensiones del embalaje (largo x ancho x alto)Sin mesa intermedia y con Mesa intermedia	mm	2310 x 600 x 1100

Código
10022	LBC - Lector digital de profundidad
10023	VE + TAK - Variador electrónico de velocidad y lector digital de velocidades
10042	IR/RS - Inversión automática de giro para roscado manual
30084	MGI - Mesa giratoria inclinable
10087	MIM - Mesa giratoria inclinable reversible con mordaza
20070	RHP - Sistema de roscado automático por husillo patrón (incluye un paso de rosca)
10120	HB - Ciclo automático por hydroblock
40100	ACNL - Aproximación y retroceso rápido con contrapeso neumático (sólo para modelos BX)
30145	CI - Ciclo integral con encoder (sólo para modelos BX)
10110	SC - Suplemento de columna 200 mm.
91118	ERB - Equipo refrigeración en base
