Unidades de mecanizado modulares Erlo Units

ERLO Units

Unidades de mecanizado

Erlo Group fabrica Unidades de mecanizado en formato modular serie CG.40 con cono principal ISO-40, DIN 2080, DIN 69871/2, MAS 403 BT (45º)

Unidades de mecanizado CG.40

Para montaje modular

Cono: ISO 40 / BT 40 / HSK 63
Capacidad de taladrado: Ø50
Capacidad de roscado: M33

Más información del producto:

Descarga en pdf la ficha del taladro Erlo Group fabrica Unidades de mecanizado en formato modular serie CG.40 con cono principal ISO-40, DIN 2080, DIN 69871/2, MAS 403 BT (45º)

Ficha CG.40.pdf (822.03 kB)

Descarga el catálogo general de Taladros Grupo Erlo

Catálogo.pdf (15.47 MB)

Descarga el modelo 3D Erlo Group fabrica Unidades de mecanizado en formato modular serie CG.40 con cono principal ISO-40, DIN 2080, DIN 69871/2, MAS 403 BT (45º)

3D-CG-40.stp (2.65 MB)

Descarga el modelo 3D Erlo Group fabrica Unidades de mecanizado en formato modular serie CG.40 con cono principal ISO-40, DIN 2080, DIN 69871/2, MAS 403 BT (45º)

3D-CG-40-AN.stp (4.9 MB)

Descarga el modelo 3D Erlo Group fabrica Unidades de mecanizado en formato modular serie CG.40 con cono principal ISO-40, DIN 2080, DIN 69871/2, MAS 403 BT (45º)

3D-CG-40-Junta-Rotativa.stp (2.96 MB)

Características técnicas

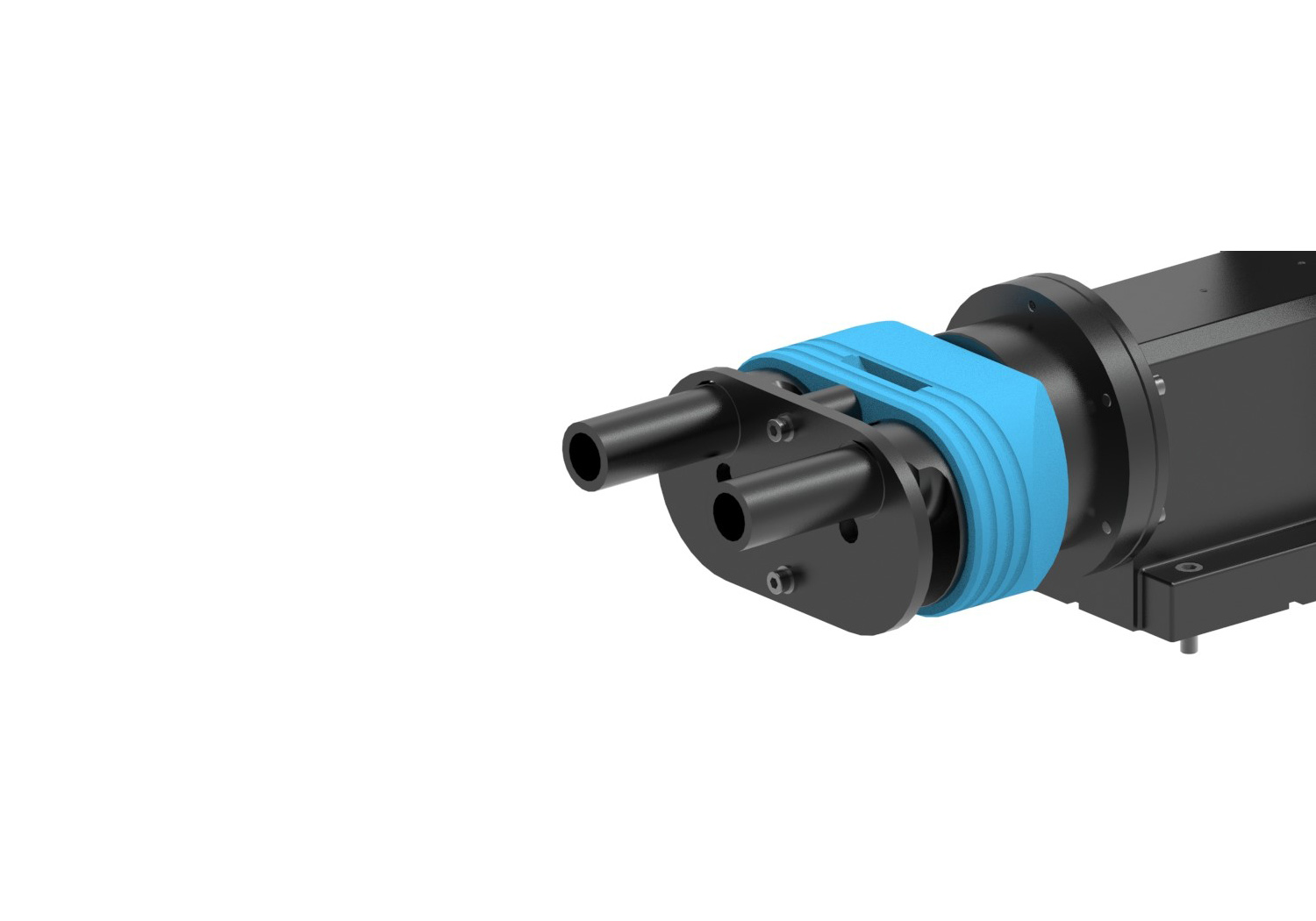

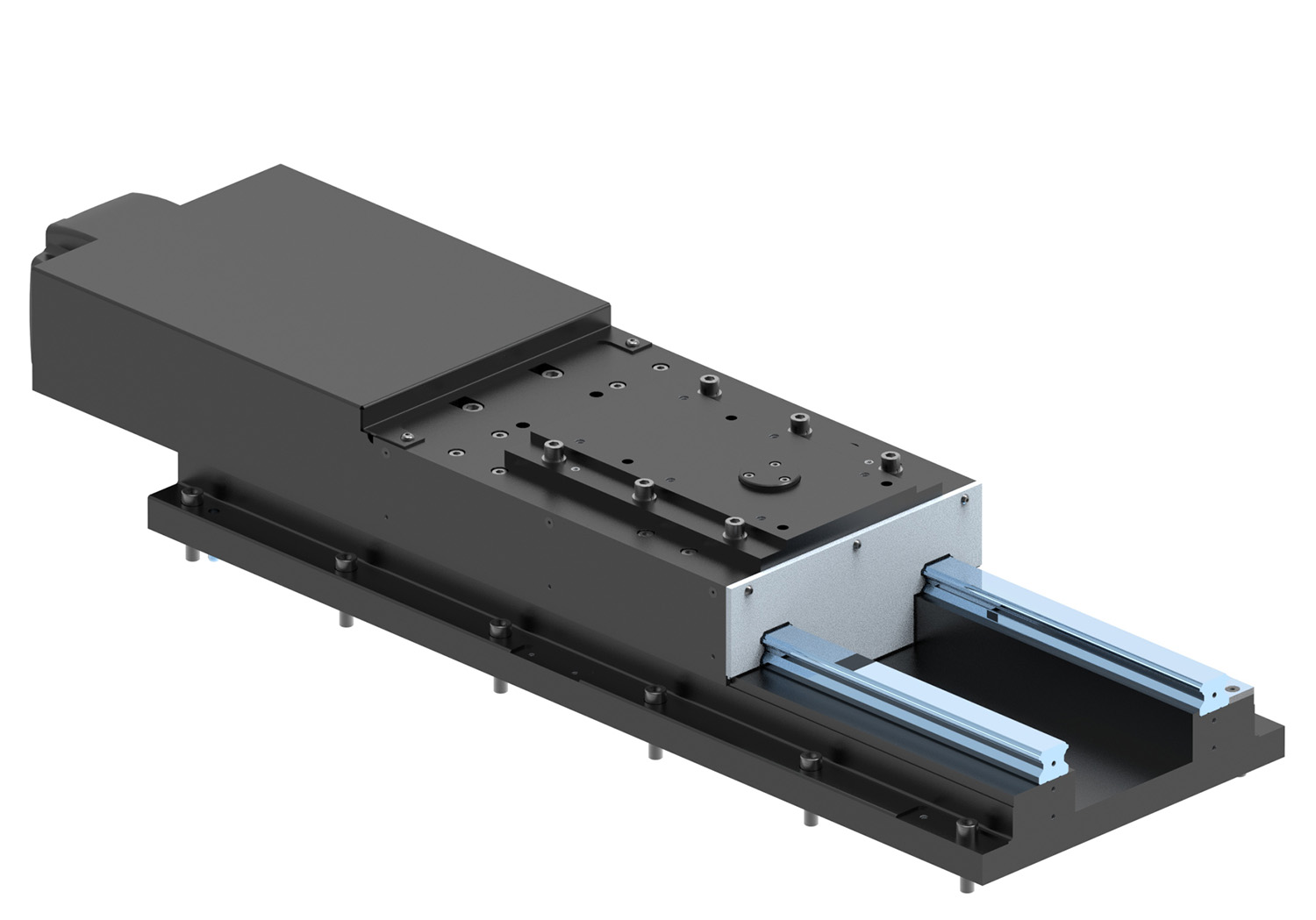

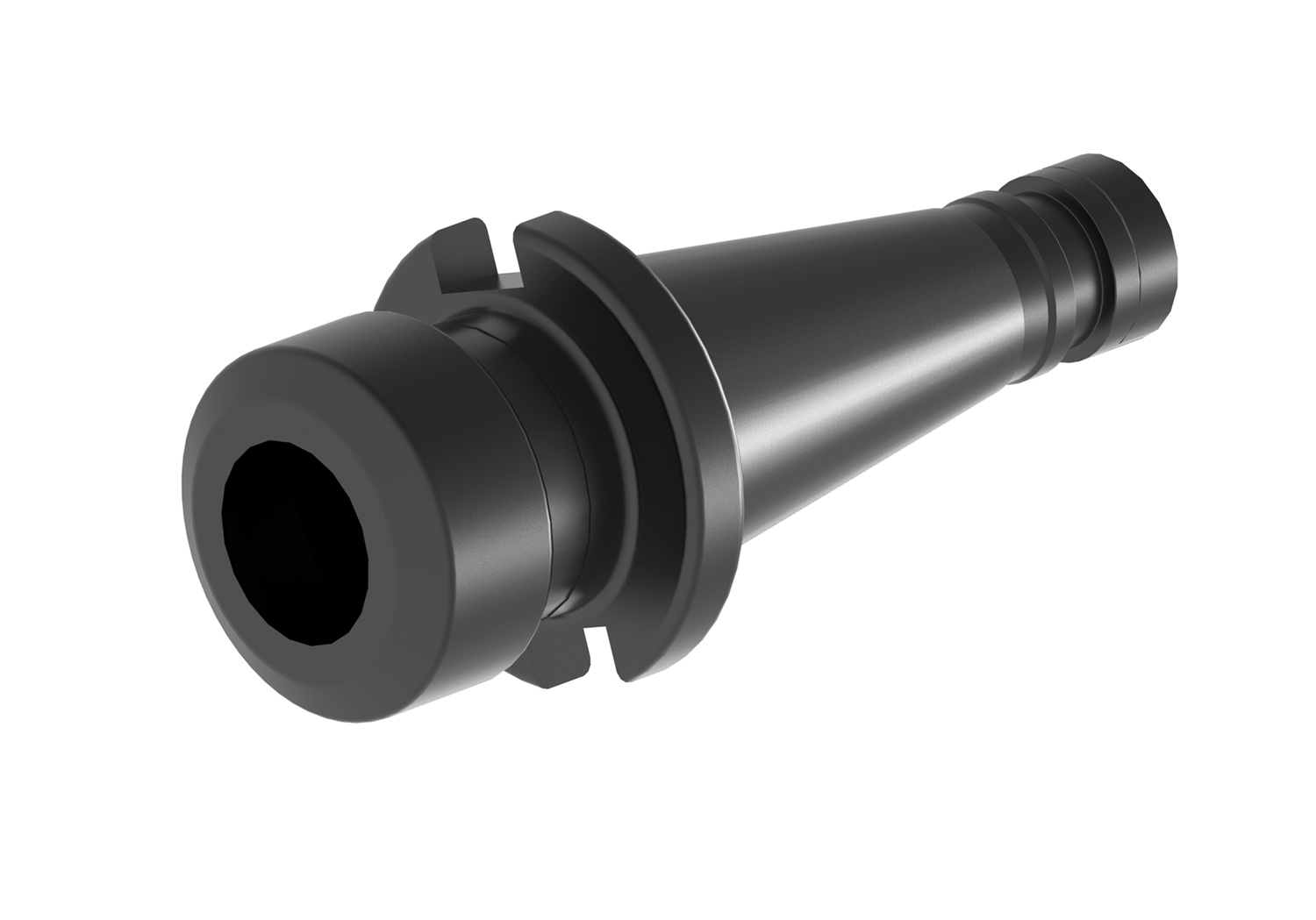

Equipamiento opcional
Dimensiones
Configuración

Características	CG 40
Cono principal	ISO 40 BT 40 HSK 63
Capacidad de carga axial	8400 N
Capacidad de carga radial	4700 N
Par máximo	400 Nm
R.P.M. máximo	6000 rpm
Capacidad de taladrado (600 N/mm²)	Ø50
Capacidad de roscado (600 N/mm²)	M33
Capacidad de fresado (600 N/mm²)	Sí
Lubrificación	Grasa (libre mantenimiento)
Presurización cono	Máximo 2 bares
Concentricidad	0,01 mm
Peso (sin motor)	100 KG

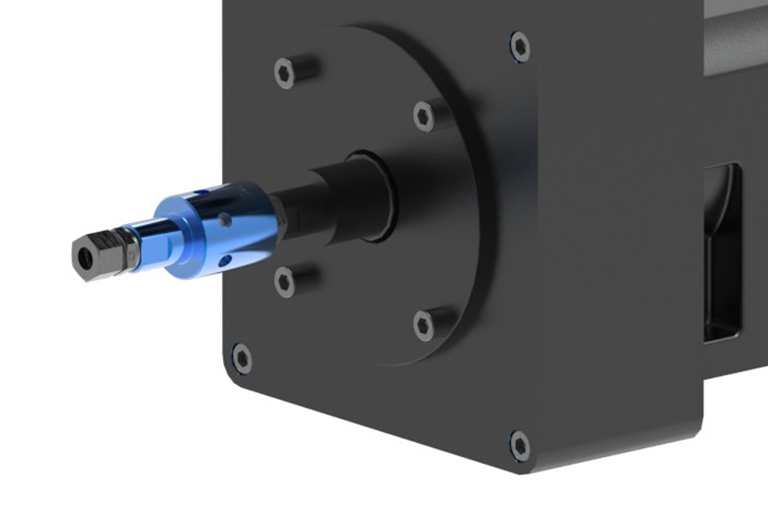

Junta rotativa	Desamarre neumático
	Presión min. desamarre 3,3 bar
	Fuerza sujeción hta. 12 KN (DIN 69871)
	Fuerza sujeción hta. 10,5 KN (Mas 403 BT 45º)
Amarre de la herramienta automático	1 canal de paso refrigerante (max. 60μm)
	Taladrina, aceite, MQL
	Presión max. 70 bar (MQL 10 bar)
Encoder	4096 pulsos
Encoder	A+, B+, R+, A-, B-, R (zero pulse)

Sistema de configuración

CG.40	AM	601	0	0	-	B	1
	1	2	3	4		5	6

1 - Amarre de la herramienta

AM: Amarre mecánico

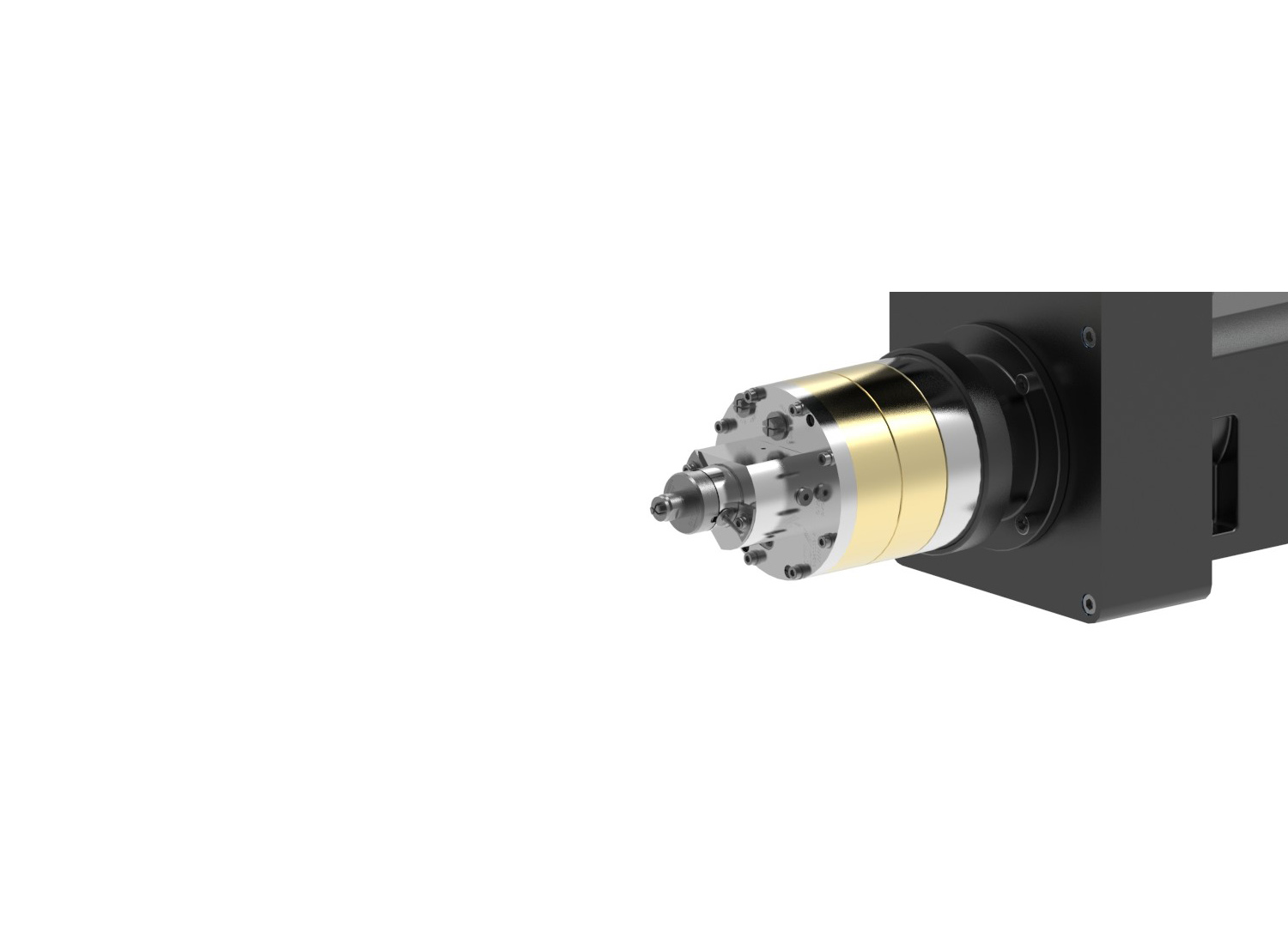

AA: Amarre neumático MAS 403-1982 BT/PT2 (45º)
AB: Amarre neumático DIN 69871/69872

2 - Transmisión

	R.P.M	PAR (Nm.)	Transmisión	Motor
601	322	163	1/3	5,5 kW 1000 r.p.m.
602	483	109	1/2
603	643	82	1/1,5
604	965	54	1/1
605	1448	36	1,5/1
606	483	148	1/3	7,5 kW 1500 r.p.m.
607	725	99	1/2
608	967	74	1/1,5
609	1450	49	1/1
610	2175	33	1,5/1	11 kW 1500 r.p.m.
611	483	113	1/3
612	725	75	1/2
613	967	113	1/1,5
614	1450	75	1/1
615	2175	50	1,5/1

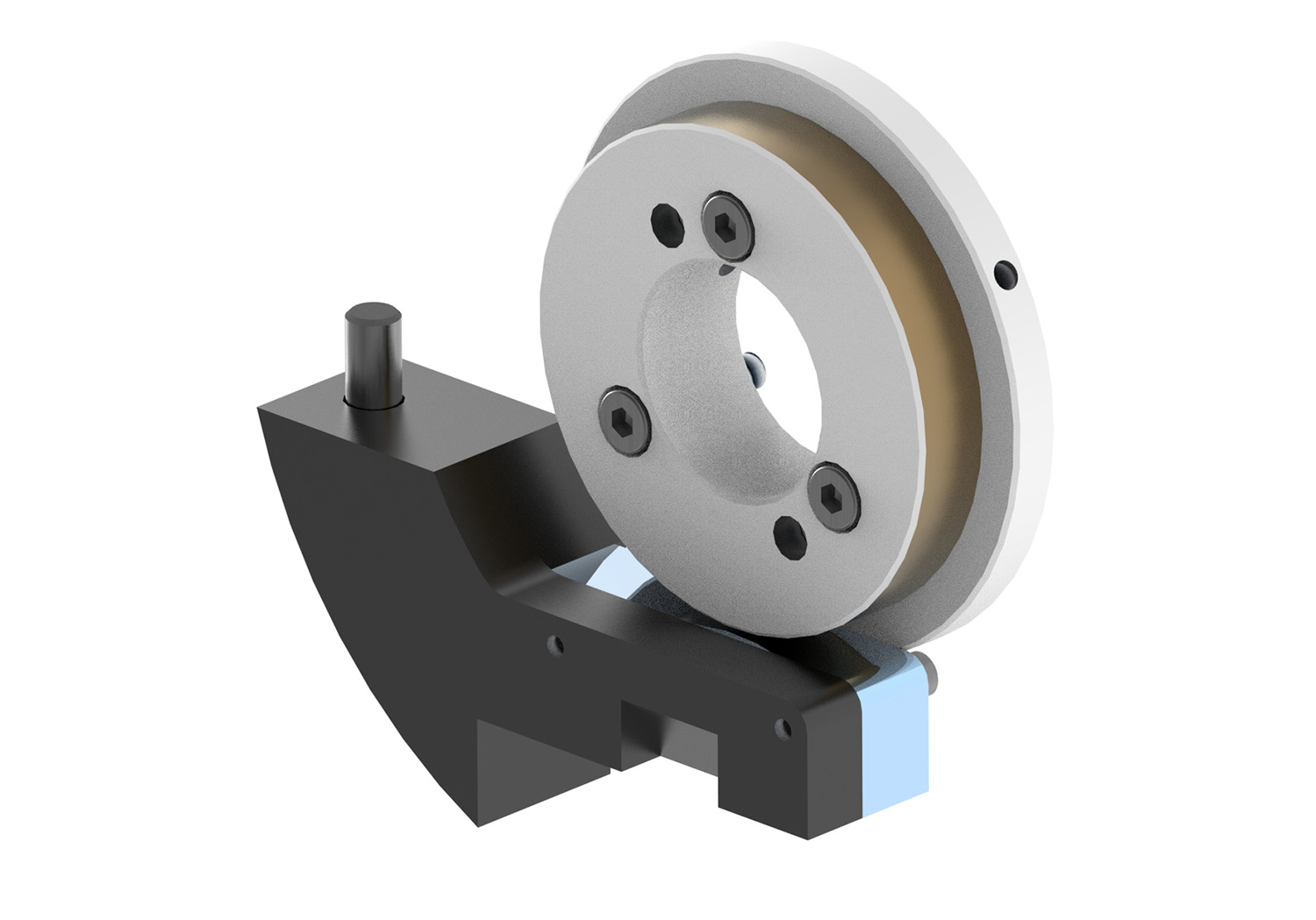

3 - Encoder

0: Cabezal sin encoder
1: Cabezal con encoder voltaje 5VDC±5%TTL/RS42
2: Cabezal con encoder voltaje 10…30VDC, HTL/PP
*NOTA: Encoder no disponible para cabezal con amarre mecánico

4 - Refrigeración interior

0: Cabezal sin refrigeración interior
1: Cabezal con refrigeración interior
*NOTA: En las unidades con amarre automático de la herramienta, el sistema de refrigeración interior de la herramienta está incluido por defecto.

5 - Orientación de la caja de poleas

A, B, C, D

6 - Orientación de la caja de bornas del motor

1, 2, 3

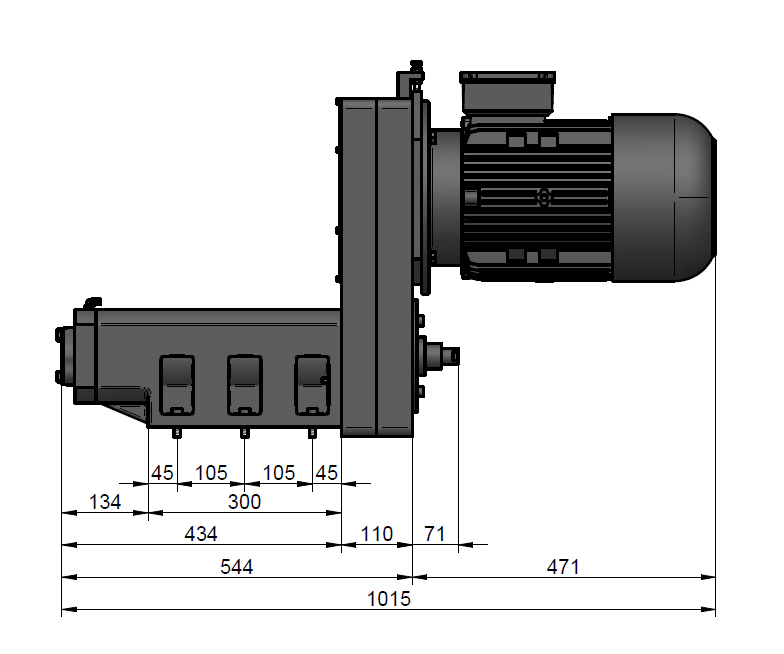

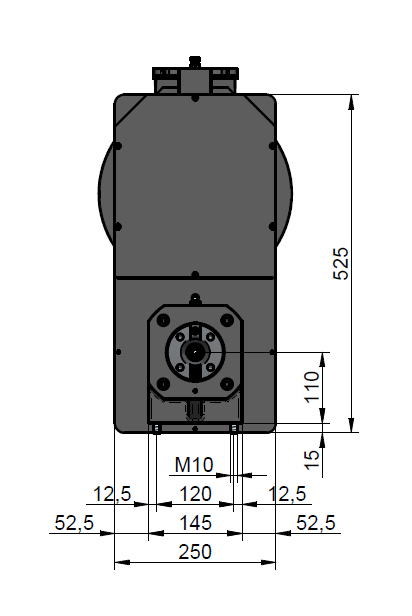

Plano de las unidades de mecanizado Erlo CS-CR-CX.14
