Unidades de mecanizado
Unidades de mecanizado CG.50
- Para montaje modular

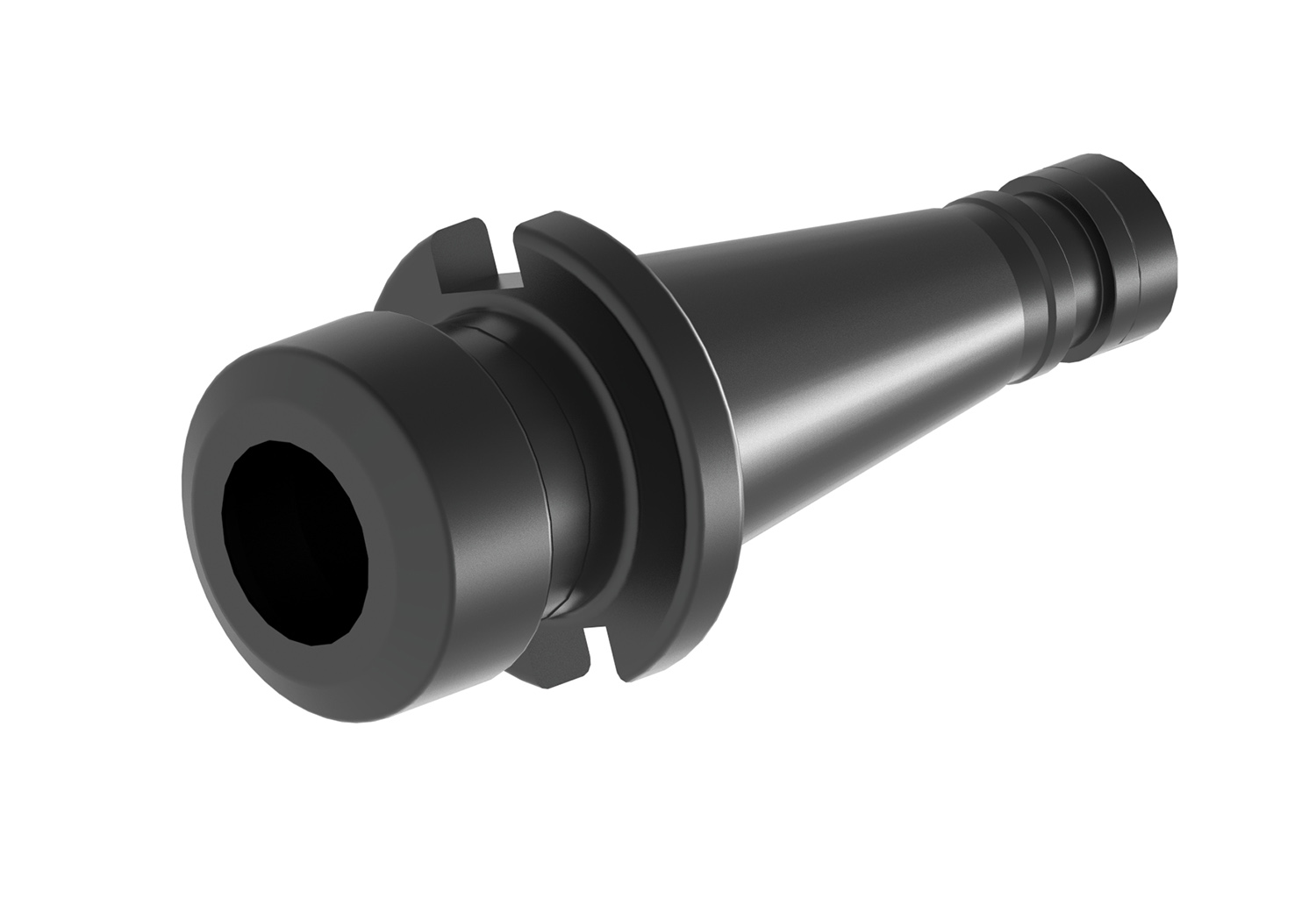

- Cono: ISO 50 / BT 50 / HSK 100
- Capacidad de taladrado: Ø80
- Capacidad de roscado: M48
Más información del producto:
| Características | CG 50 |
|---|---|
| Cono principal | ISO 50 BT 50 HSK 100 |
| Capacidad de carga axial | 22000 N |
| Capacidad de carga radial | 18500 N |
| Par máximo | 1500 Nm |
| R.P.M. máximo | 6000 rpm |
| Capacidad de taladrado (600 N/mm2) | Ø80 |
| Capacidad de roscado (600 N/mm2) | M48 |
| Capacidad de fresado (600 N/mm2) | Sí |
| Lubrificación | Grasa (libre mantenimiento) |
| Presurización cono | Máximo 2 bares |
| Concentricidad | 0,01 mm |
| Peso (sin motor) | 100 KG |

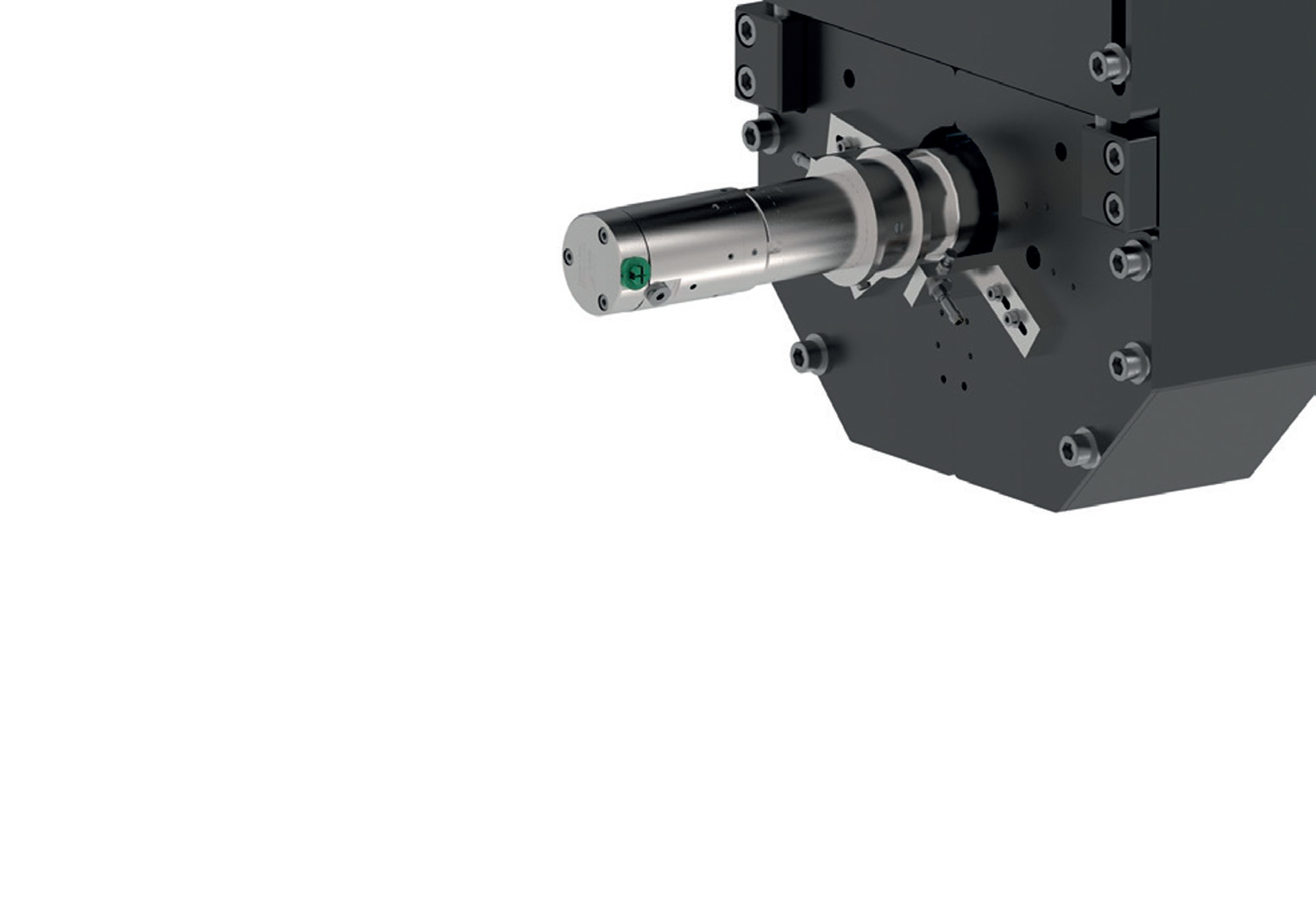

| Amarre de la herramienta automático | Desamarre neumático |
| Presión min. desamarre 3,3 bar | |
| Fuerza sujeción hta. 12 KN (DIN 69871) | |
| Fuerza sujeción hta. 10,5 KN (Mas 403 BT 45º) | |

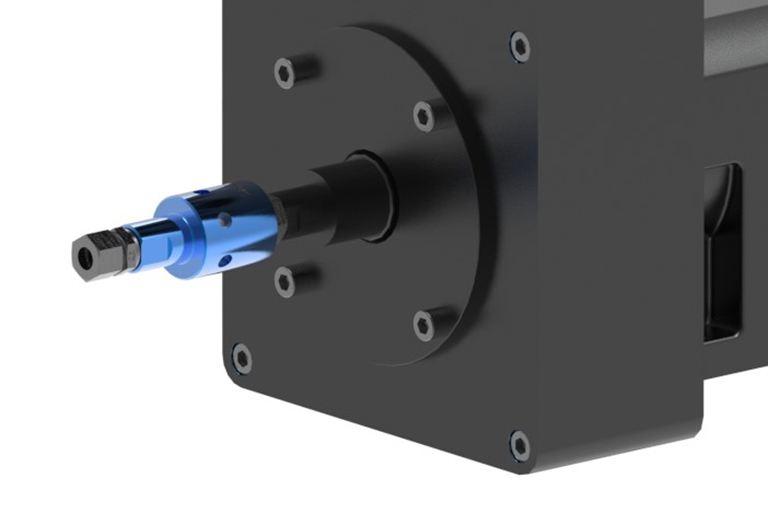

| Junta rotativa | 1 canal de paso refrigerante (max. 60μm) |
| Taladrina, aceite, MQL | |
| Presión max. 70 bar (MQL 10 bar) |
Sistema de configuración
| CG.50 | 501 | 0 | - | 1 |
|---|---|---|---|---|
| 1 | 2 | 3 | 4 |
1 - Amarre de la herramienta
- AM: Amarre mecánico DIN 2080
- AA: Amarre hidráulico MAS-403 BT (45º)
- AB: Amarre hidráulico DIN 69871/69872
2 - Transmisión
| R.P.M | PAR (Nm.) | Transmisión | Motor | |
|---|---|---|---|---|
| 501 | 333 | 444 | 1/3 | 15 kW 1000 r.p.m. |
| 502 | 500 | 429 | 1/3 | 22 kW 1500 r.p.m. |
| 503 | 750 | 286 | 1/2 | 22 kW 1500 r.p.m. |
| 504 | 1000 | 213 | 1/1 | 15 kW 1000 r.p.m. |
| 505 | 1500 | 143 | 1/1 | 22 kW 1500 r.p.m. |
| 506 | 3000 | 71 | 1/1 | 22 kW 3000 r.p.m. |
3 - Refrigeración interior
- 0: Cabezal sin refrigeración interior
- 1: Cabezal con refrigeración interior
- *NOTA: En las unidades con amarre automático de la herramienta, el sistema de refrigeración interior de la herramienta está incluido por defecto.
4 - Orientación de la caja de bornas del motor
- 1, 2, 3
